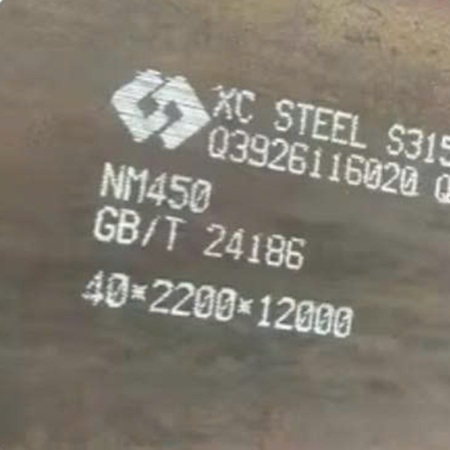

Thép tấm NM450 thép hợp kim thấp chống mài mòn cao, độ cứng khoảng 450 HBW

Thép tấm NM450 là bản nâng cấp vượt trội về độ cứng so với dòng NM400. Được sản xuất theo tiêu chuẩn quốc gia Trung Quốc GB/T 24186, chữ "NM" là viết tắt của "Nai Mo" (Chịu mài mòn) và số "450" thể hiện chỉ số độ cứng Brinell danh nghĩa của bề mặt thép.

Nhờ được xử lý nhiệt bằng phương pháp Tôi và Ram (Quenched & Tempered - Q&T), dòng thép này sở hữu sự cân bằng rất tốt giữa độ dẻo dai, khả năng gia công cắt uốn và hiệu suất chống mài mòn nặng.

Thông số kỹ thuật chi tiết của Thép NM450

1. Thành phần hóa học (% khối lượng tối đa)

Sản phẩm thuộc nhóm thép hợp kim thấp cường độ cao. Thành phần được tối ưu hóa để đảm bảo độ cứng sâu từ bề mặt vào lõi nhưng vẫn giữ được tính hàn ổn định:

• C (Carbon): ≤ 0.26% (Quyết định độ cứng chính)
• Si (Silicon): ≤ 0.70% | Mn (Manganese): ≤ 1.60%
• Cr (Chromium): ≤ 1.50% | Mo (Molybdenum): ≤ 0.50% (Tăng cường độ thấm tôi)
• Ni (Nickel): ≤ 1.00% (Giúp thép dẻo dai, chống nứt khi va đập)
• B (Boron): ≤ 0.004% | P (Phosphorus): ≤ 0.025% | S (Sulfur): ≤ 0.010%

2. Tính chất cơ lý đặc trưng

• Độ cứng bề mặt: 420 – 480 HBW (Tăng khoảng 12% so với dòng NM400, giúp kéo dài tuổi thọ thiết bị gấp 4–5 lần so với thép carbon thông thường).
• Giới hạn chảy (Yield Strength): ≥ 900 - 1250 MPa (Chịu lực đè nén cực tốt mà không biến dạng).
• Độ bền kéo (Tensile Strength): ≥ 1250 - 1500 MPa.
• Độ giãn dài (Elongation): ≥ 10%.
• Độ dai va đập (Impact Energy): Đạt hạt năng lượng tốt ở nhiệt độ âm (thường từ -20°C đến -40°C) tùy theo yêu cầu chứng chỉ thực tế.

3. Quy cách khổ tấm phổ biến

Thép tấm chịu mài mòn NM450 thường được phân phối tại thị trường Việt Nam với quy cách:

• Độ dày: Phổ biến từ 3mm – 50mm (đối với một số phôi đúc đặc biệt có thể lên đến 80mm - 120mm).
• Khổ rộng rộng: 1.500mm, 2.000mm, 2.500mm.
• Chiều dài: 6.000mm hoặc 12.000mm (có hỗ trợ cắt quy cách tùy đơn vị cung cấp).

Dưới đây là bảng tra quy cách độ dày và trọng lượng thép tấm NM450 chi tiết được tính toán dựa trên khối lượng riêng tiêu chuẩn 7.850 kg/m³.

Dòng thép tấm chống mài mòn NM450 có độ cứng danh nghĩa khoảng 450 HBW, là giải pháp cân bằng tối ưu giữa khả năng chống chịu mài mòn vượt trội của dòng NM500 và khả năng uốn kéo, gia công cơ khí của dòng NM400.

Bảng Tra Quy Cách & Trọng Lượng Thép Tấm Chống Mài Mòn NM450

Lưu ý về tính chất cơ lý khi ứng dụng NM450

• Nhiệt độ làm việc: Thép NM450 giữ được độ cứng ổn định tốt nhất trong môi trường nhiệt độ dưới 250°C. Nếu làm việc trong môi trường nhiệt độ cao hơn (như lót nồi hơi, ống dẫn khí nóng trực tiếp), thép có thể bị giảm dần độ cứng.
• Gia công chấn uốn: Do độ cứng cao hơn dòng NM400, khi chấn uốn nguội mác thép NM450, bán kính uốn tối thiểu được khuyến cáo nên bằng từ 4 đến 5 lần độ dày tấm (R ≥ 4 - 5t) để tránh nứt bề mặt tại góc uốn.

4. Ứng dụng thực tế và Khả năng gia công

Ứng dụng tiêu biểu

NM450 được ứng dụng rộng rãi tại các vị trí tiếp xúc trực tiếp với vật liệu thô, cứng, chịu ma sát sạt lở hoặc va đập lớn:

• Khai thác khoáng sản & Đá: Gầu máy xúc cỡ lớn mỏ than/quặng, lưới sàng đá hộc, máng lao, lưỡi cắt máy ủi húc đất đá mỏ.
• Công nghiệp Xi măng & Bê tông: Tấm lót phễu chứa clinker, lót máng xả bê tông, cánh trộn trong máy nghiền.
• Vận tải nặng: Tấm lót vách và đáy thùng xe ben chở đá hộc, lòng máng xe rơ-moóc tự đổ.

Lưu ý khi gia công kỹ thuật

• Cắt: Thép độ cứng cao nên ưu tiên cắt bằng Laser hoặc Plasma góc cắt sẽ đẹp và ít biến dạng nhiệt. Nếu cắt bằng Oxy-Gas, cần gia nhiệt trước để tránh nứt mép.
• Uốn/Chấn: NM450 vẫn uốn được nhưng đòi hỏi lực chấn của máy phải rất lớn, bán kính uốn (R) phải rộng hơn dòng NM400 để tránh nứt ở cung uốn.
• Hàn: Khuyến nghị sấy que hàn và gia nhiệt nhẹ tấm thép trước khi hàn, sử dụng các dòng que hàn/dây hàn hydro thấp (độ dẻo cao) để tránh nứt ngầm mối hàn.

5. Thông tin đơn vị cung cấp:

CÔNG TY TNHH XNK TM ĐẠI PHÚC VINH

Mã số thuế: 0314103253

ĐCK: 5 Đường 13, KCX Linh Trung, P Linh Trung, Q Thủ Đức, HCM

Email: thepdaiphucvinh@gmail.com

Phone/zalo: 0907 315 999 ( BÁO GIÁ NHANH )
