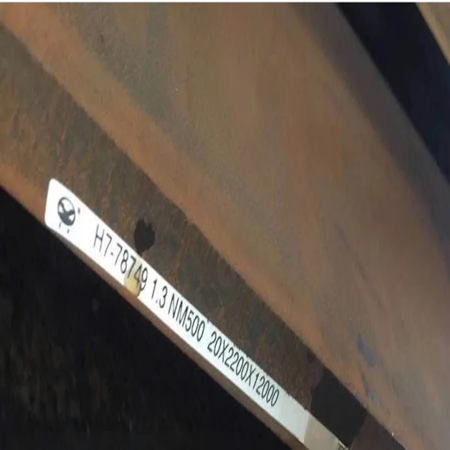

Thép tấm NM500 dày 20mm/20ly thép hợp kim chống mài mòn

Thép tấm NM500 dày 20mm (20 ly) là một trong những quy cách siêu dày của dòng thép hợp kim chống mài mòn, sản xuất nghiêm ngặt theo tiêu chuẩn GB/T 24186. Với độ dày 20ly kết hợp cùng độ cứng danh nghĩa 500 HBW, mác thép này được ví như "áo giáp chịu lực" chuyên trị các môi trường phá hủy cơ học tàn khốc nhất, nơi vật liệu thô liên tục va đập và chà xát ở áp lực cực cao.

1. Thông số kích thước & Trọng lượng tấm 20ly

• Độ dày: 20 mm (20 ly).
• Khổ rộng thông dụng: 2000 mm, 2200 mm hoặc 2500 mm.
• Chiều dài thông dụng: 6000 mm, 9000 mm hoặc 12000 mm.
• Trọng lượng trên mỗi mét vuông: Đúng 157.0 kg / m².
• Bảng trọng lượng theo tấm tiêu chuẩn:
  • Tấm 2.0m × 6m (12m²): 1,884 kg / tấm
  • Tấm 2.5m × 6m (15m²): 2,355 kg / tấm

2. Thành phần hóa học tối ưu tính thấm tôi (%)

Đối với độ dày lớn lên tới 20mm, việc kiểm soát thành phần hóa học là cực kỳ quan trọng để đảm bảo độ cứng đạt 500 HBW đồng đều từ bề mặt vào sâu lõi tấm thép:

• C (Cacbon): ≤ 0.38% (Cung cấp độ cứng tối đa khi tôi hỏa tốc)
• Si (Silic) & Mn (Mangan): Si ≤ 0.70% và Mn ≤ 1.70% (Tăng cường giới hạn bền kéo và độ dẻo dai tổng thể)
• Cr (Crom) & Mo (Molypden): Cr (0.30 - 0.70%) và Mo (0.20 - 0.40%) (Tăng sâu độ thấm tôi, chống lại sự mài mòn do ma sát sinh nhiệt)
• Ni (Niken) & B (Bo): Ni ≤ 1.00% kết hợp vi lượng Bo (B) giúp liên kết hạt mịn màng, chống nứt vỡ khi chịu ứng suất va đập mạnh.

3. Đặc tính cơ lý thượng hạng

• Độ cứng bề mặt thực tế: Dao động bền vững từ 470 – 540 HBW (Gấp 4 – 5 lần thép carbon kết cấu thông thường).
• Trạng thái xuất xưởng: Đã trải qua quy trình xử lý nhiệt Tôi ngặt trong nước (Quenched) + Ram thấp (Tempered) để đạt cấu trúc mactenxit đồng nhất.
• Độ bền kéo / Giới hạn chảy: Bền kéo ≥ 1250 MPa; chịu được lực đè nén, uốn gập xung kích lớn mà không bị biến dạng hay rách nứt kết cấu.

4. Ứng dụng trong các công trình hạng nặng

Tấm dày 20mm của NM500 là lựa chọn hàng đầu cho các vị trí trực tiếp hứng chịu dòng chảy vật liệu nặng, sắc nhọn hoặc đá hộc rơi tự do:

• Khai thác mỏ & Khoáng sản: Làm tấm lót hàm nghiền đá, máng lao quặng, tấm lót phễu chứa than, gầu múc của máy xúc siêu trọng.
• Công nghiệp xi măng & Bê tông: Cánh tay trộn trong trạm trộn bê tông, tấm lót lồng nghiền clinker, lót máng nạp liệu lò quay.
• Tái chế & Cơ khí nặng: Lưỡi cắt của máy nghiền phế liệu kim loại, tấm ốp bảo vệ gầm máy ủi lớn, bệ đỡ thiết bị đóng cọc.

5. Hướng dẫn kỹ thuật gia công tấm dày 20ly

• Cắt thép: Bắt buộc sử dụng Cắt Plasma CNC nguồn công suất lớn (ưu tiên cắt dưới nước) hoặc cắt bằng tia nước để có mạch cắt mịn đẹp. Nếu cắt Oxy-Gas (Gió đá), phải chạy tốc độ phù hợp và chấp nhận vùng rìa mép cắt bị giảm nhẹ độ cứng (vùng ảnh hưởng nhiệt lớn).
• Quy trình hàn: Vì độ dày 20mm giữ nhiệt lâu và dễ sinh ứng suất, bắt buộc phải gia nhiệt trước (Preheating) toàn bộ vùng hàn lên 180°C - 210°C. Sử dụng que hàn hoặc dây hàn hợp kim thấp, hàm lượng Hydro cực thấp để triệt tiêu hoàn toàn nguy cơ nứt nguội mối hàn.

6. Thông tin đơn vị cung cấp:

CÔNG TY TNHH XNK TM ĐẠI PHÚC VINH

Mã số thuế: 0314103253

ĐCK: 5 Đường 13, KCX Linh Trung, P Linh Trung, Q Thủ Đức, HCM

Email: thepdaiphucvinh@gmail.com

Phone/zalo: 0907 315 999 ( BÁO GIÁ NHANH )
